Instruksi alat

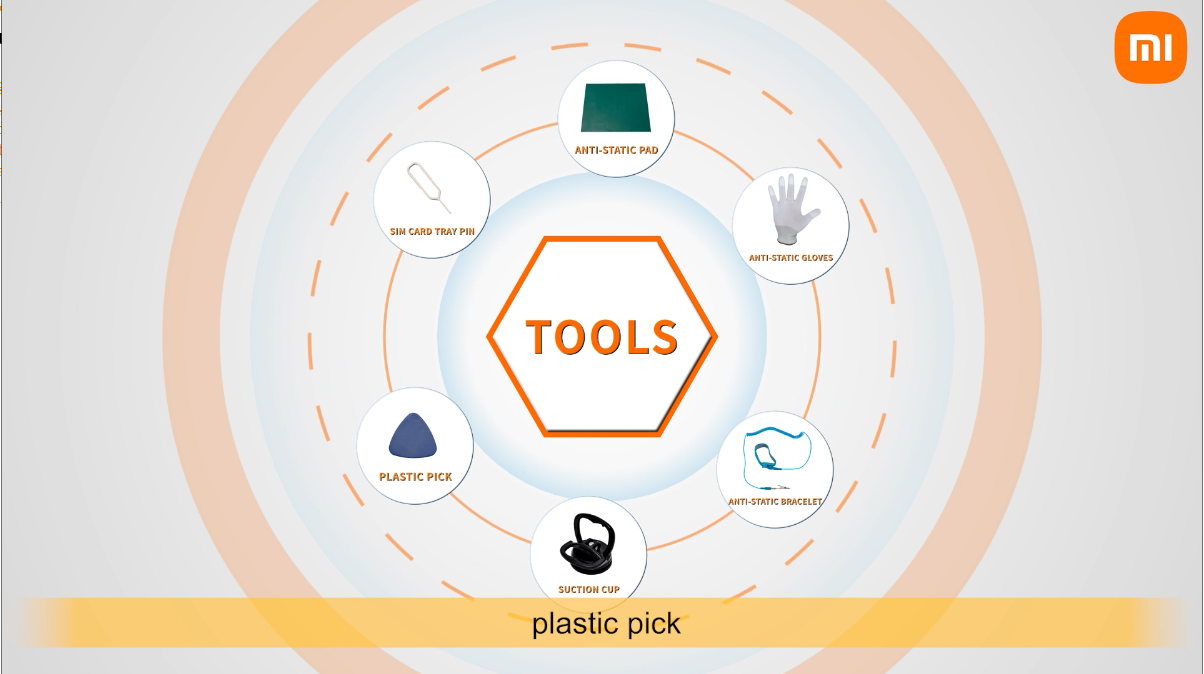

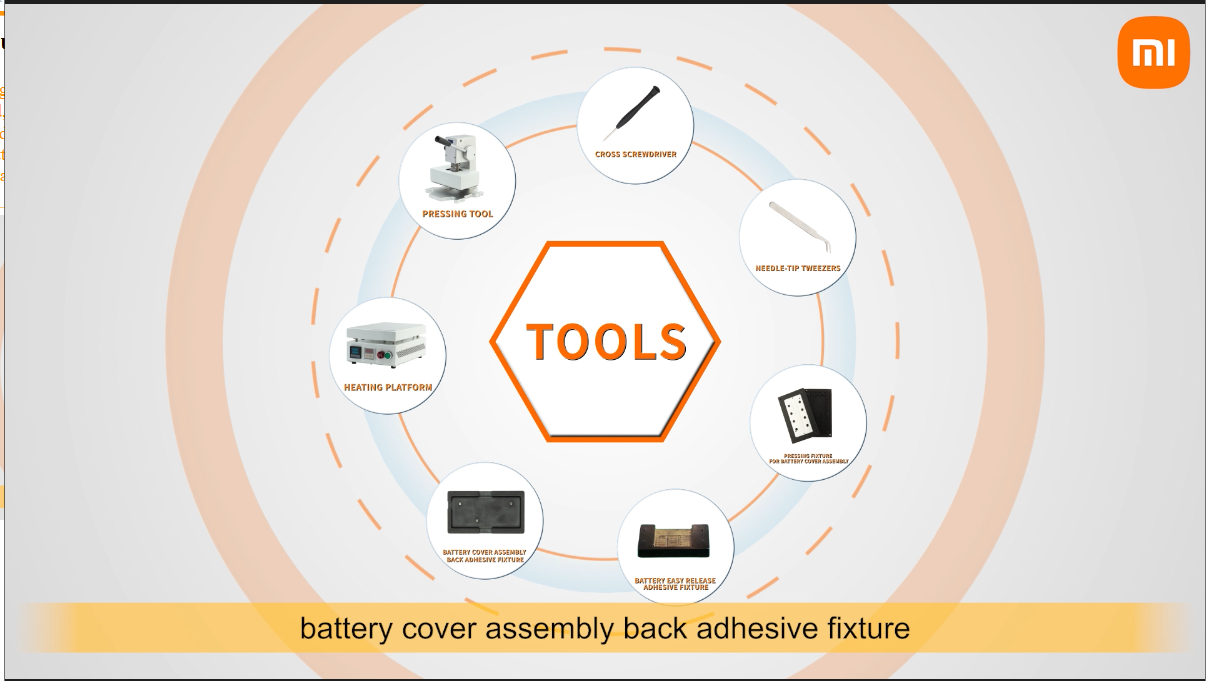

Sebelum mulai bekerja, Anda perlu menyiapkan alat yang relevan, termasuk: bantalan anti-statis, sarung tangan anti-statis, gelang anti-statis, cangkir hisap, pick plastik, pin baki kartu SIM, obeng silang, pinset ujung jarum, perlengkapan pengepresan untuk perakitan penutup baterai, perlengkapan perekat pelepasan mudah baterai, perlengkapan perekat belakang perakitan penutup baterai, platform pemanas, alat penekan.

Pembongkaran Ponsel

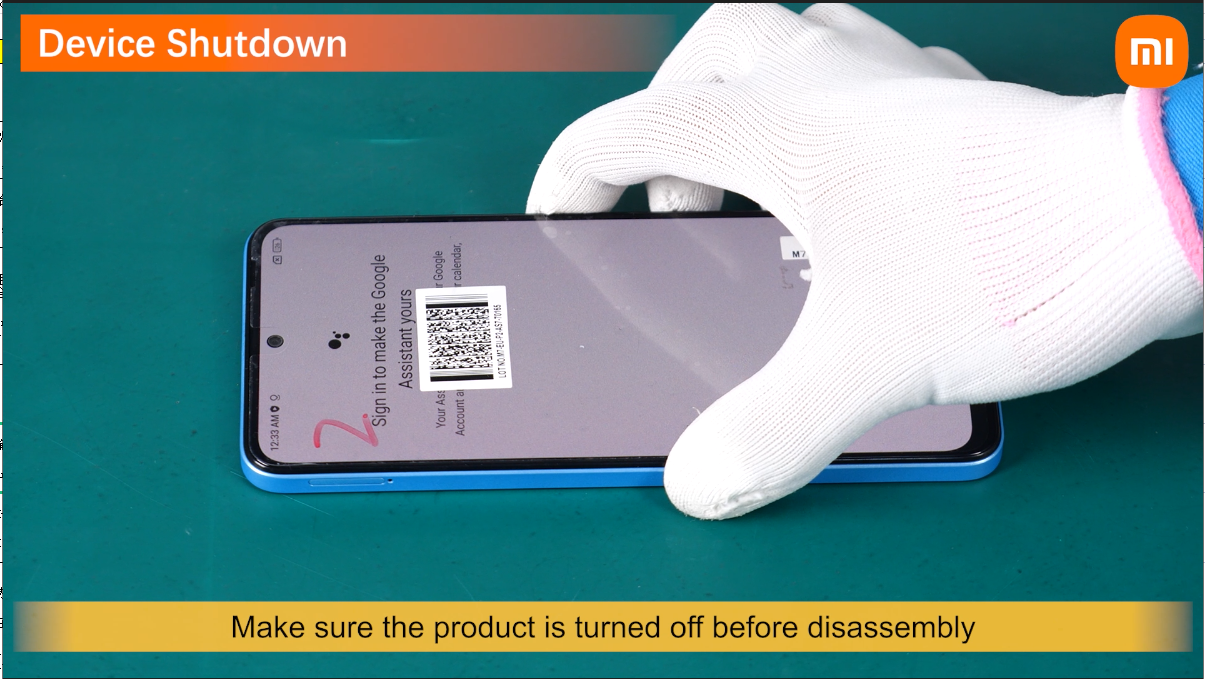

Pastikan produk dimatikan sebelum dibongkar.

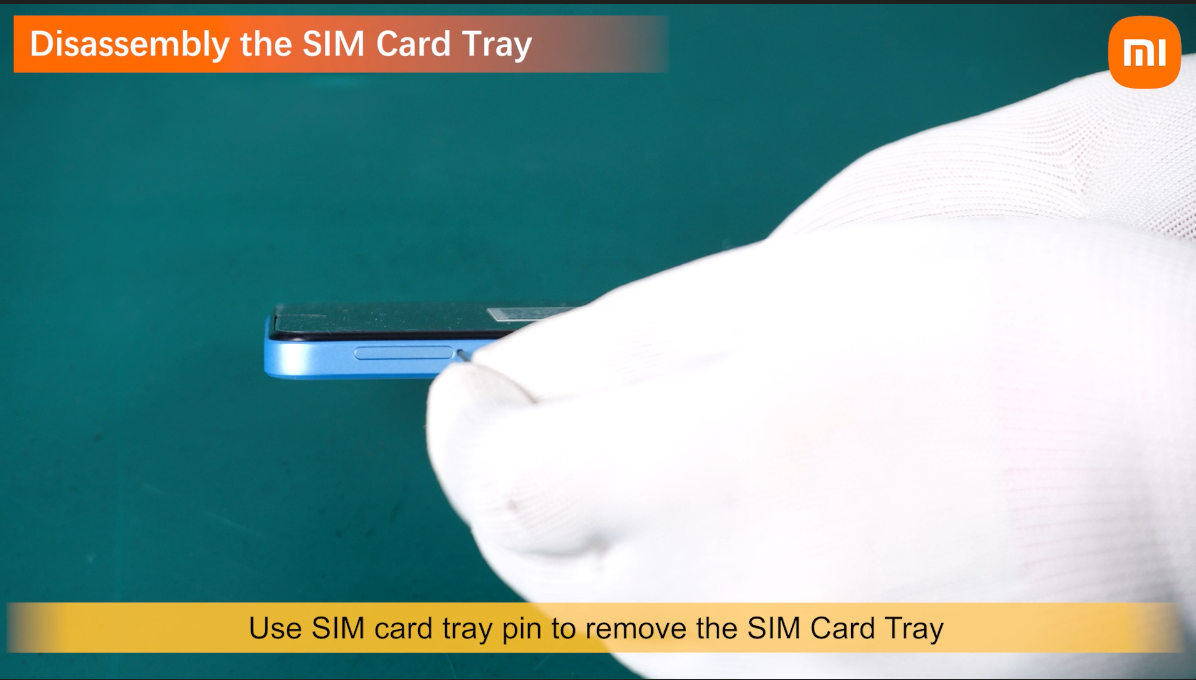

Gunakan pin baki kartu SIM untuk melepas Baki Kartu SIM.

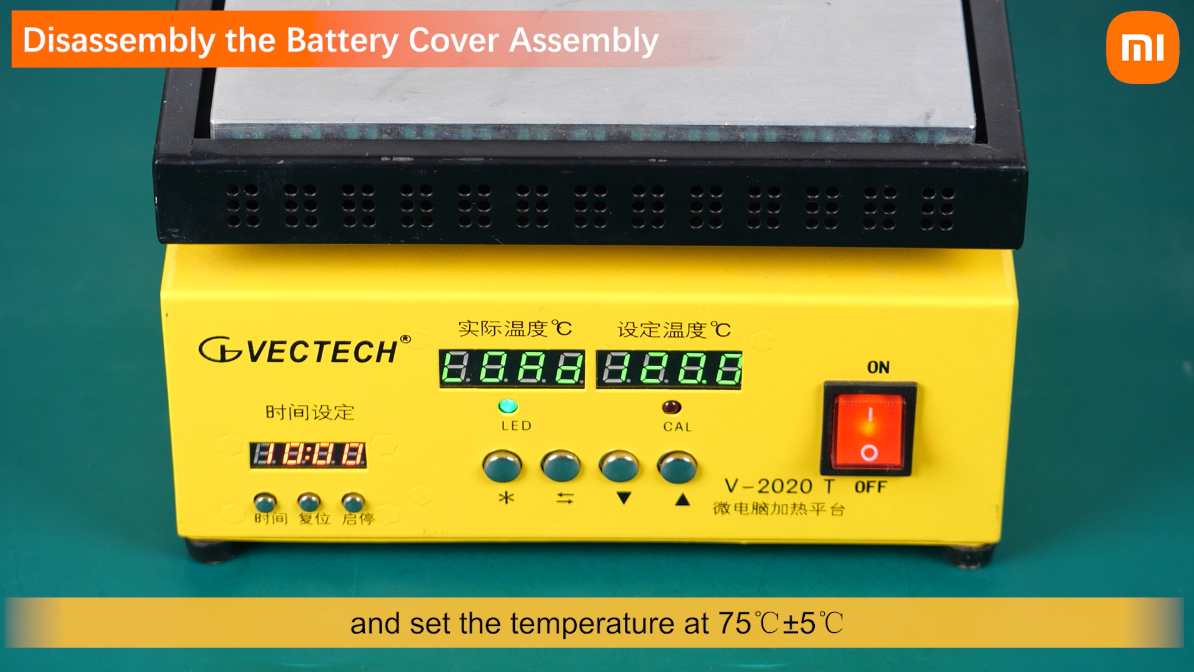

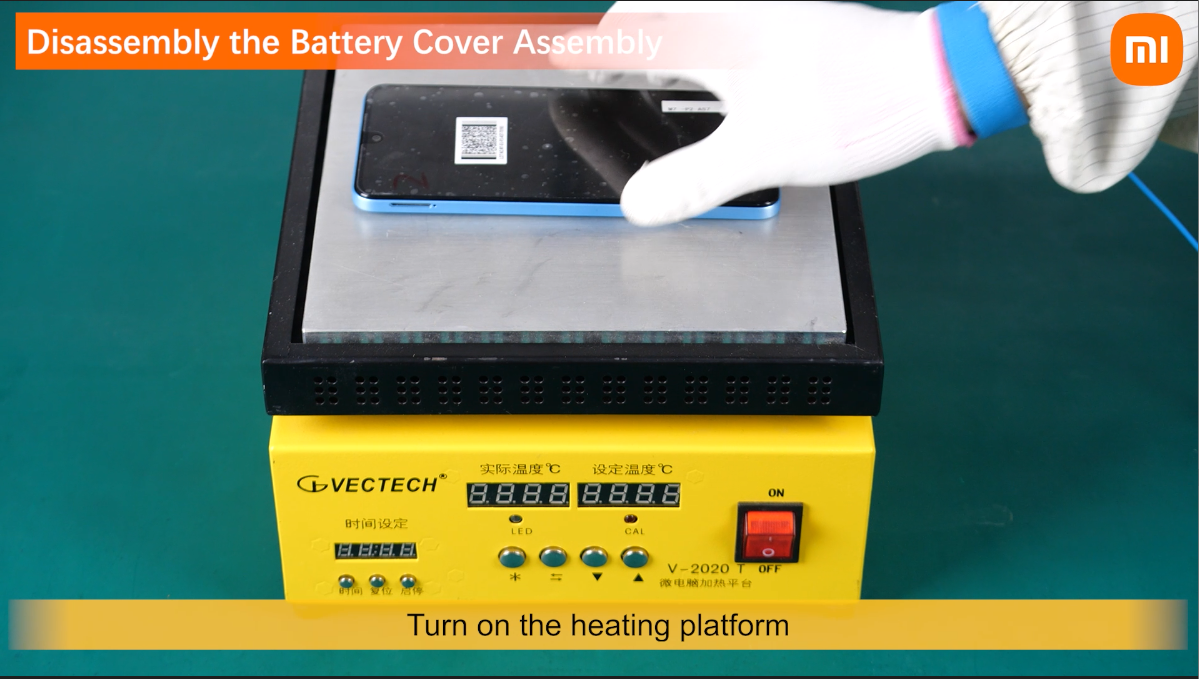

Nyalakan platform pemanas dan atur suhu pada 75°C±5°C.

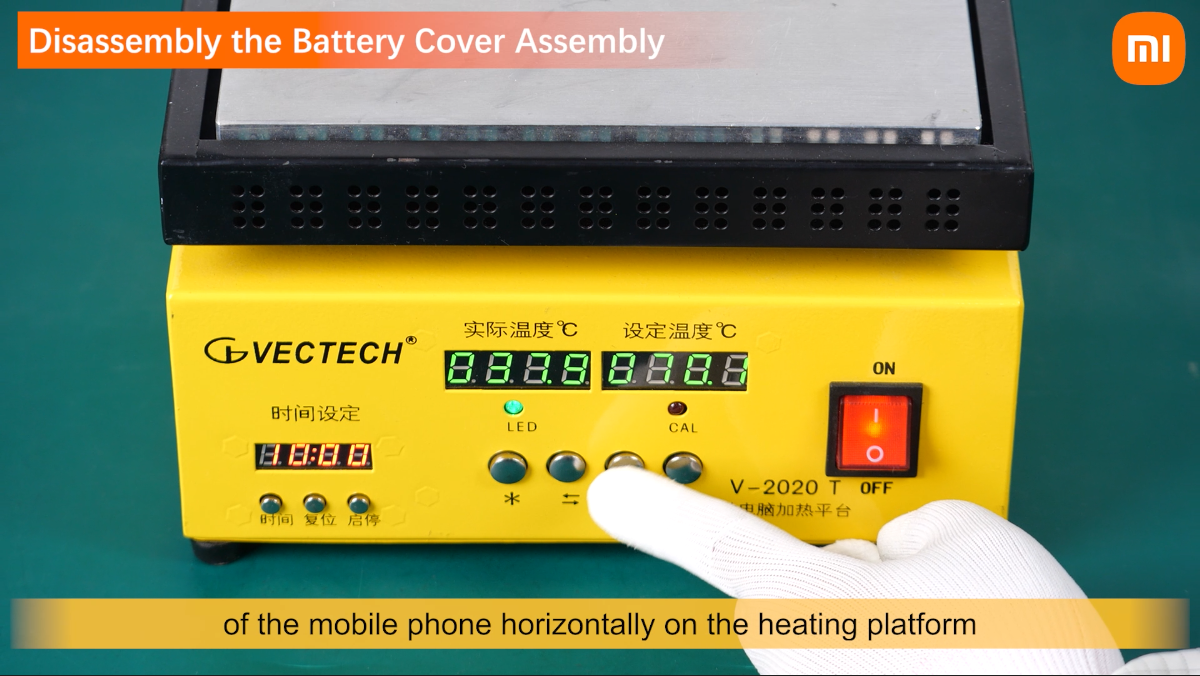

ponsel secara horizontal pada platform pemanas.

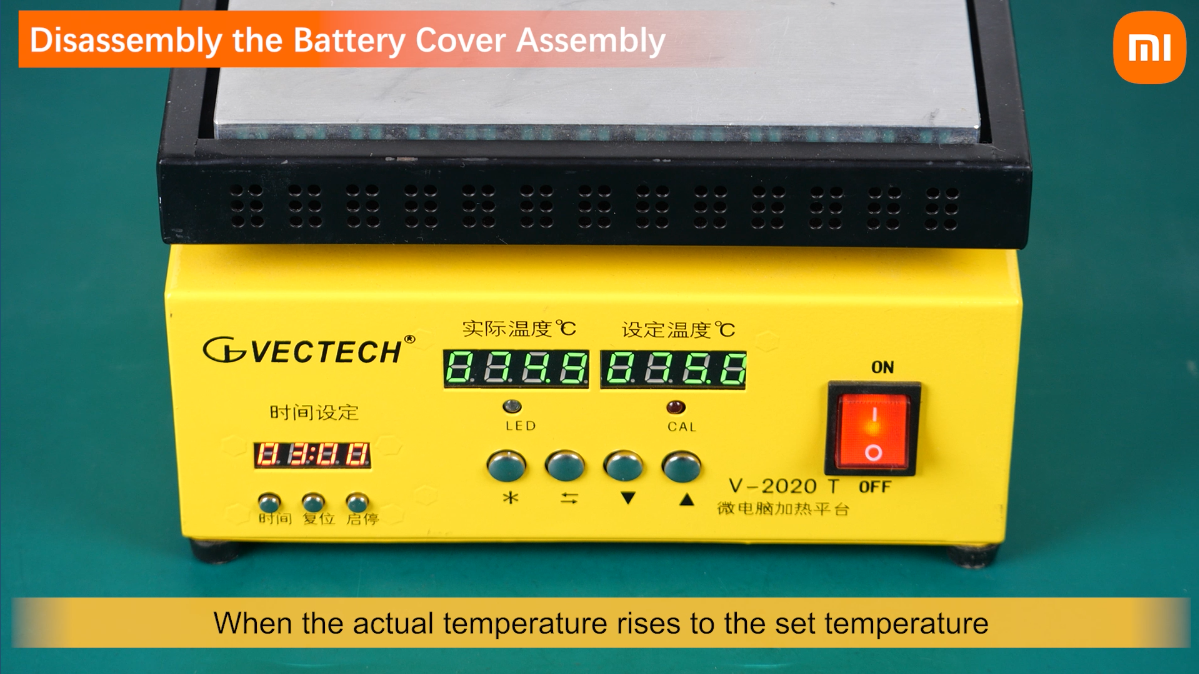

Ketika suhu aktual naik ke suhu yang disetel,

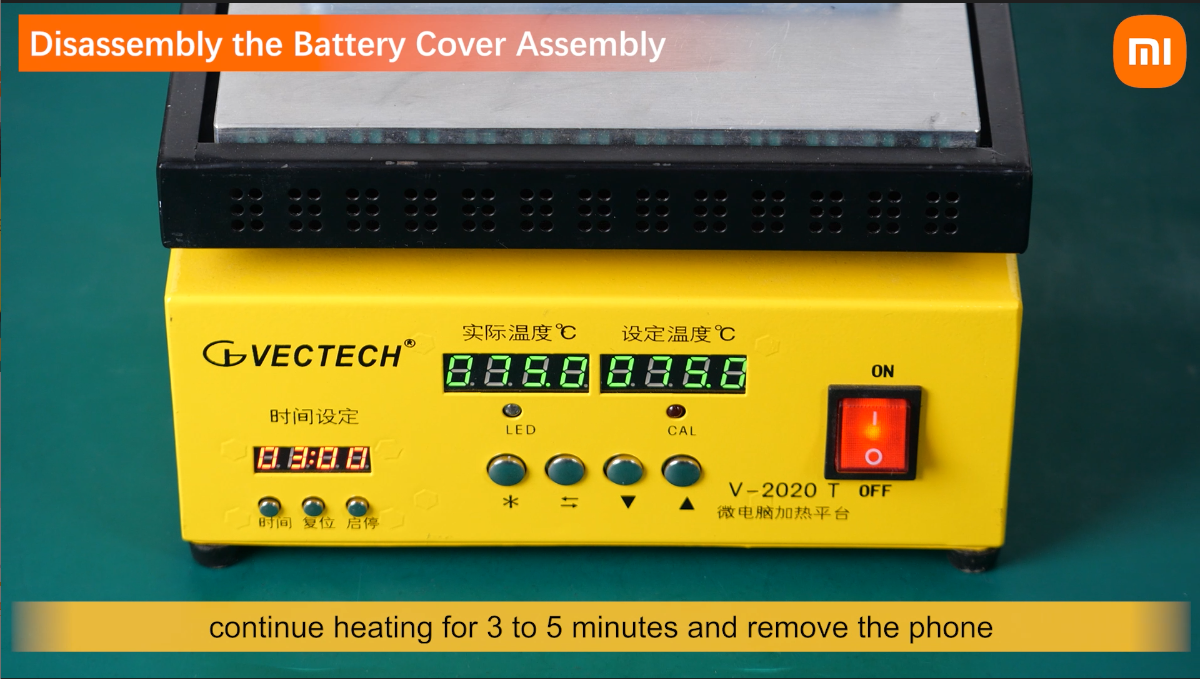

Lanjutkan pemanasan selama 3 hingga 5 menit dan lepaskan telepon.

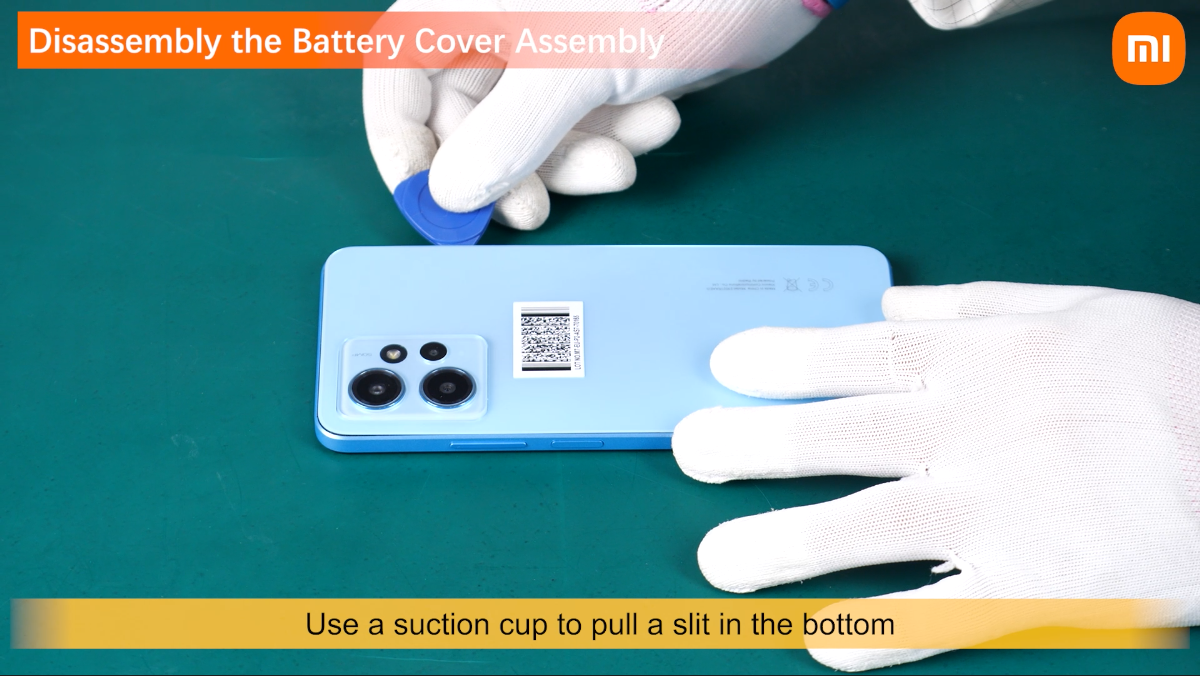

Gunakan cangkir hisap untuk menarik celah di bagian bawah unit penutup baterai.

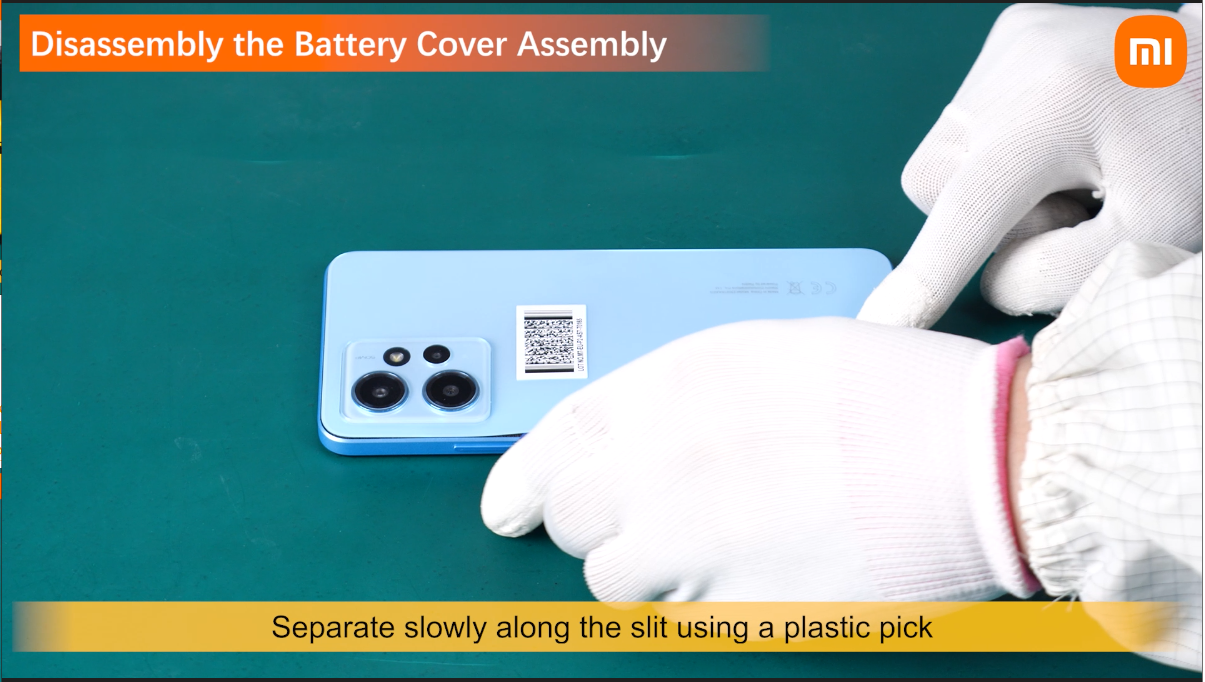

Pisahkan perlahan di sepanjang celah menggunakan pick plastik.

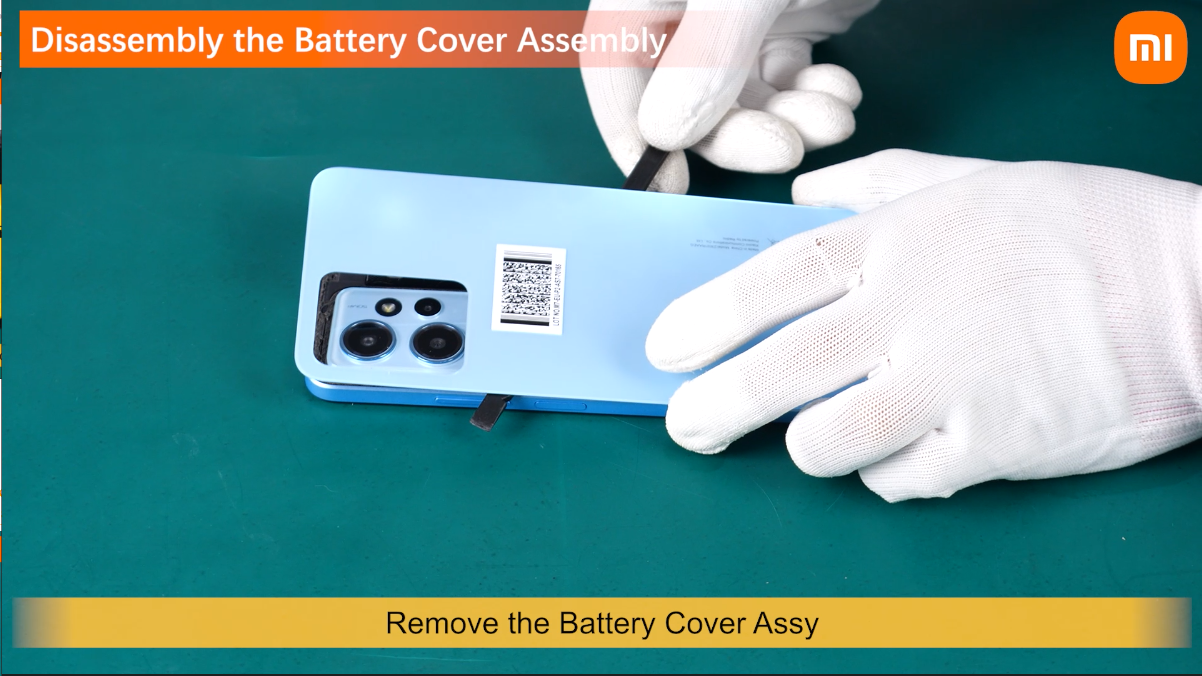

Lepaskan Penutup Baterai Pantat y.

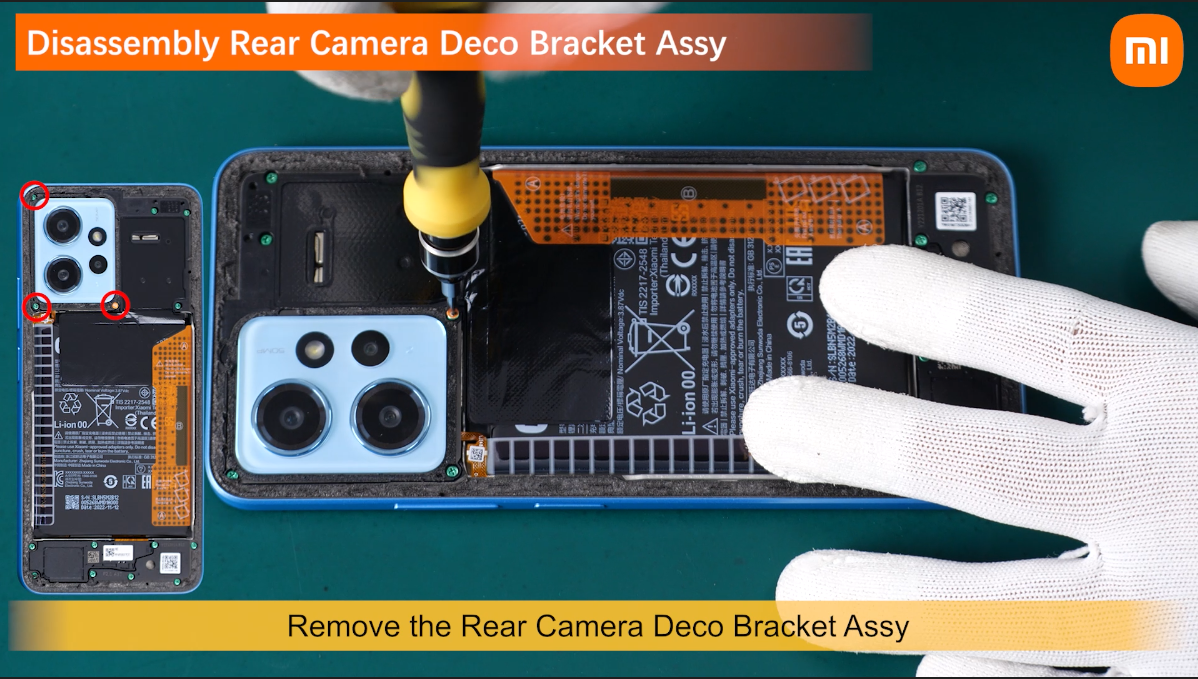

Lepaskan braket deco kamera belakang Assy .

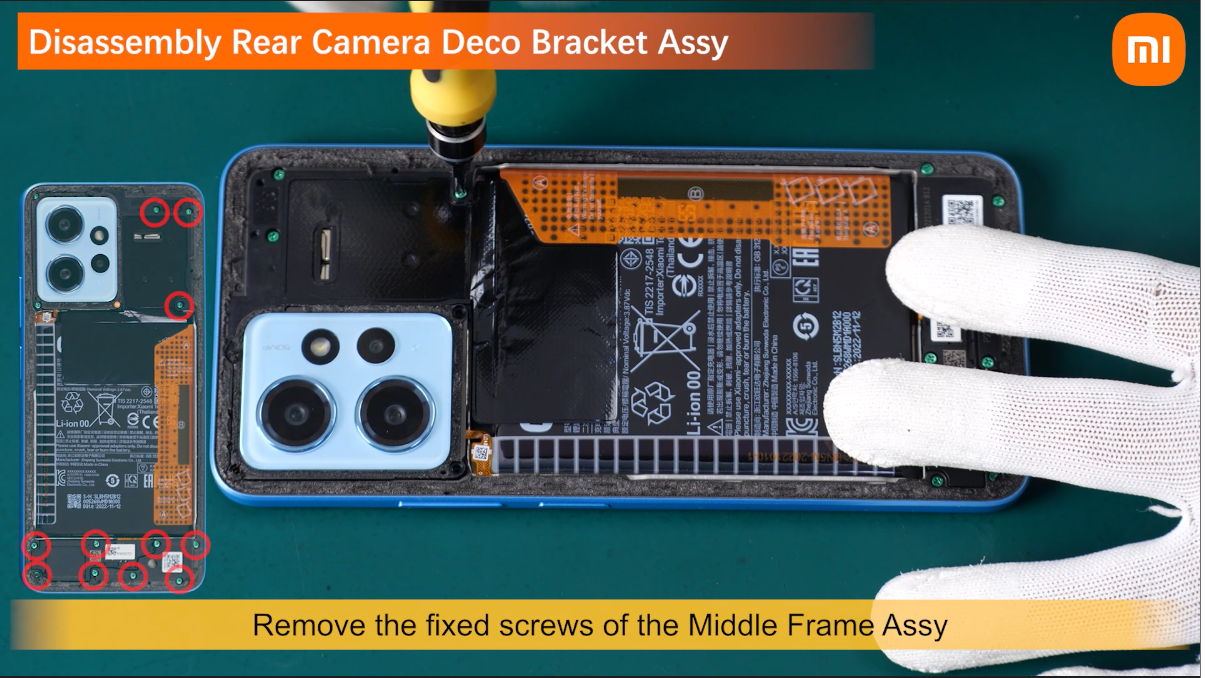

Lepaskan sekrup tetap dari Middle Frame Assy.

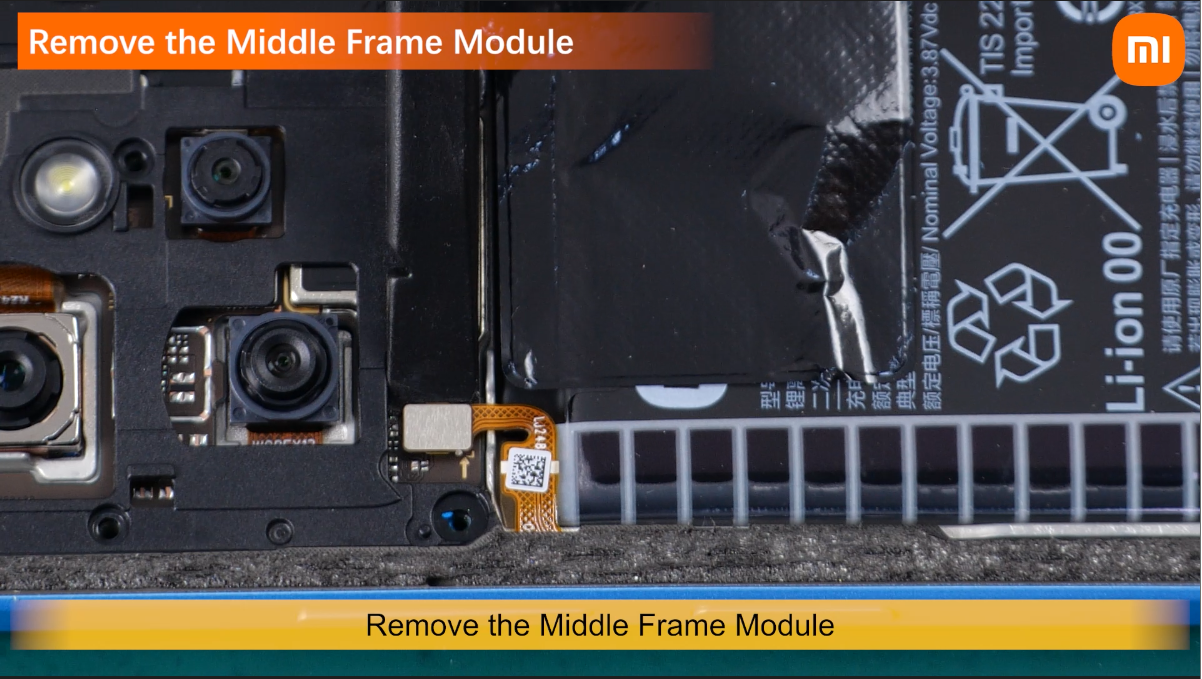

hapus Modul Bingkai Tengah.

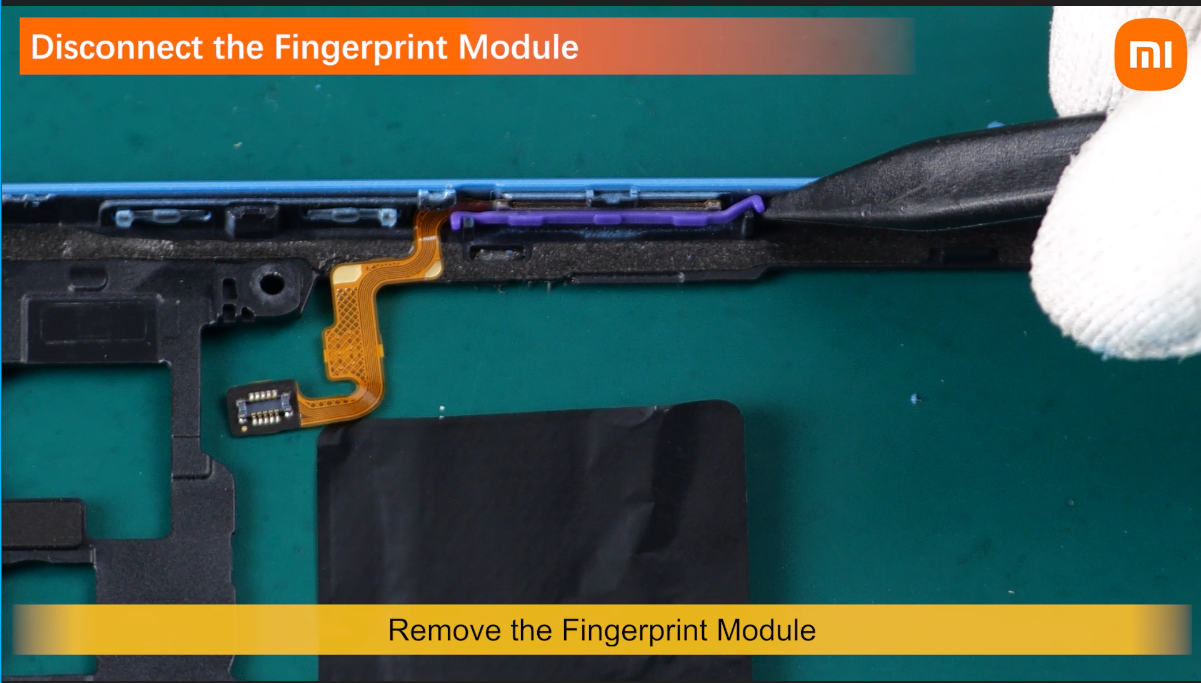

Lepaskan modul sidik jari.

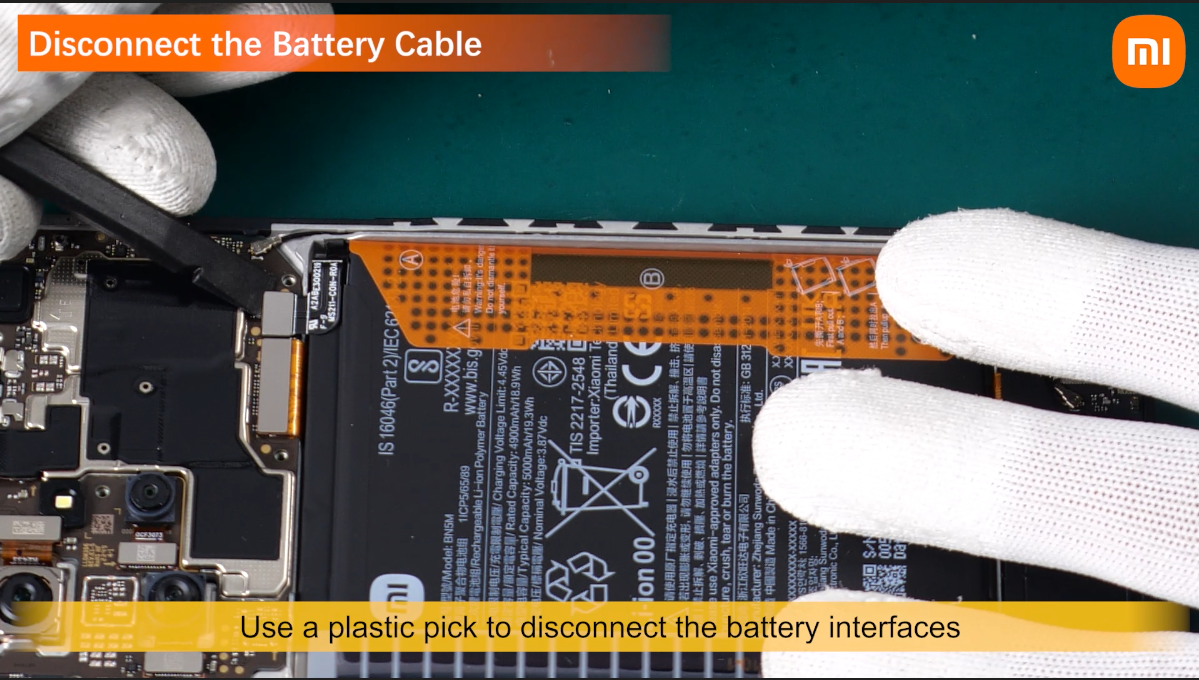

Gunakan pick plastik untuk melepaskan antarmuka baterai.

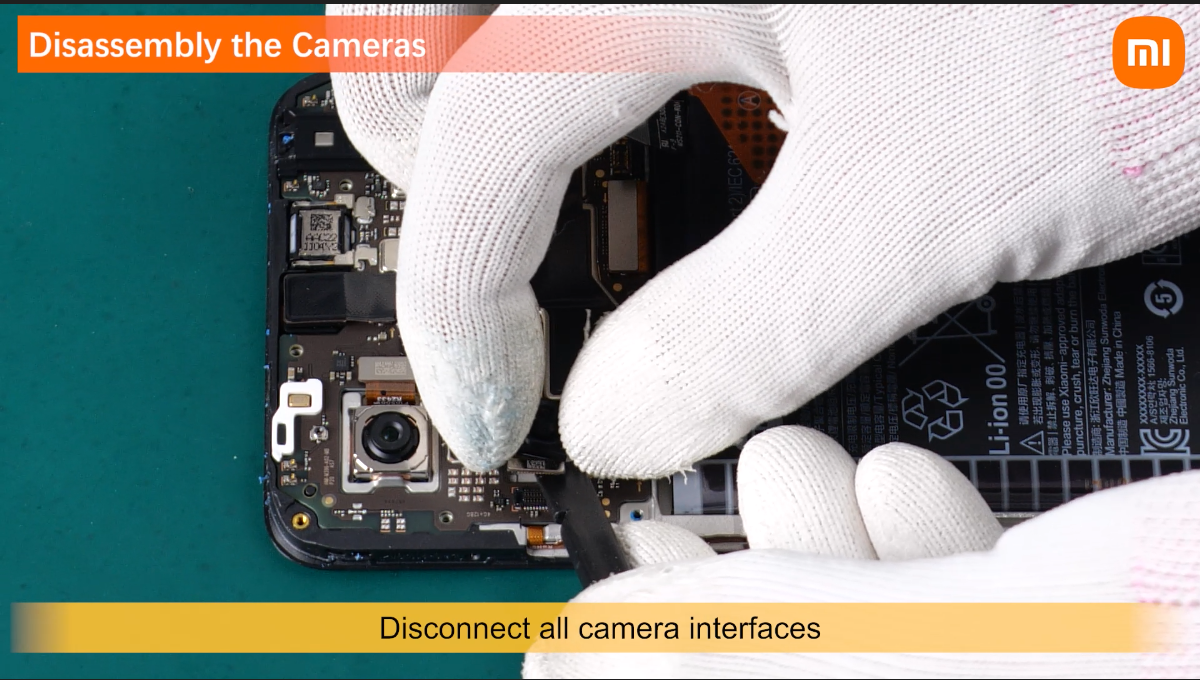

Putuskan sambungan semua antarmuka kamera.

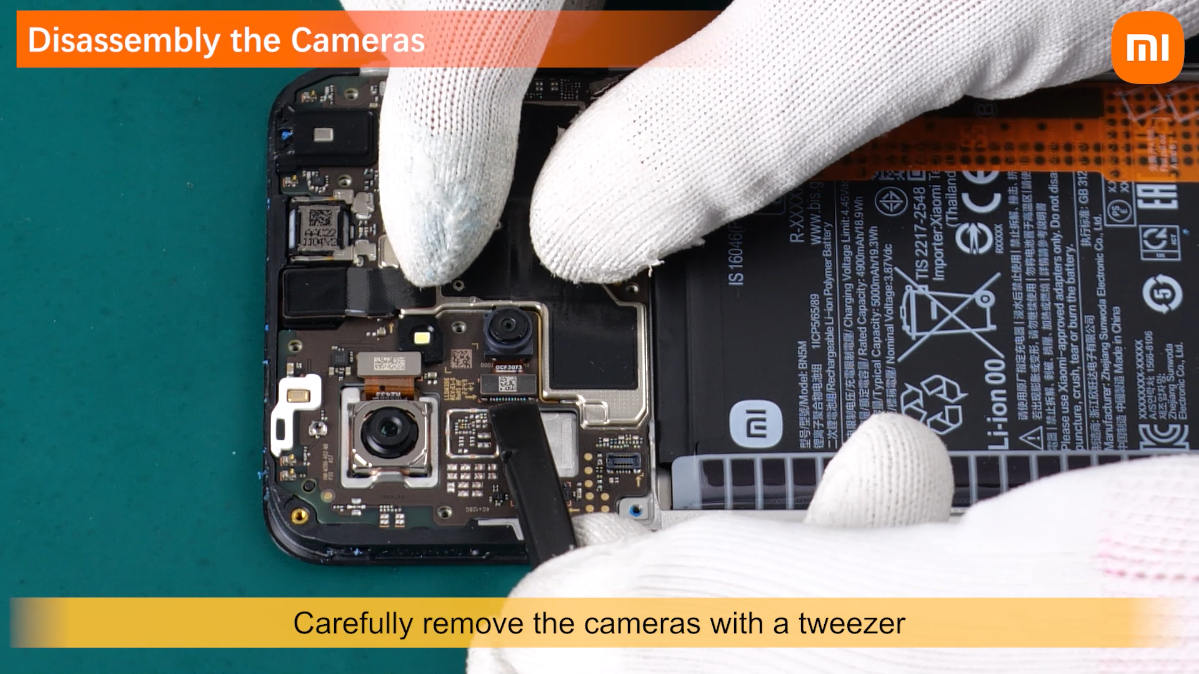

Lepaskan kamera dengan hati-hati dengan pinset

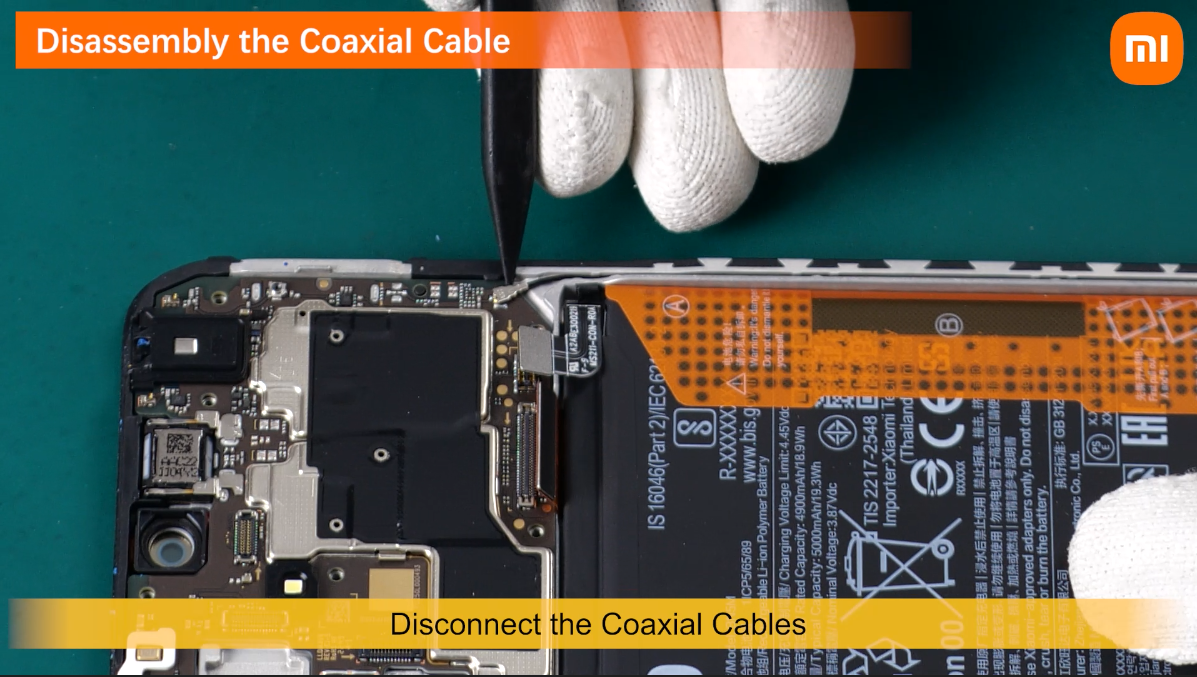

Lepaskan kabel Coaxial .

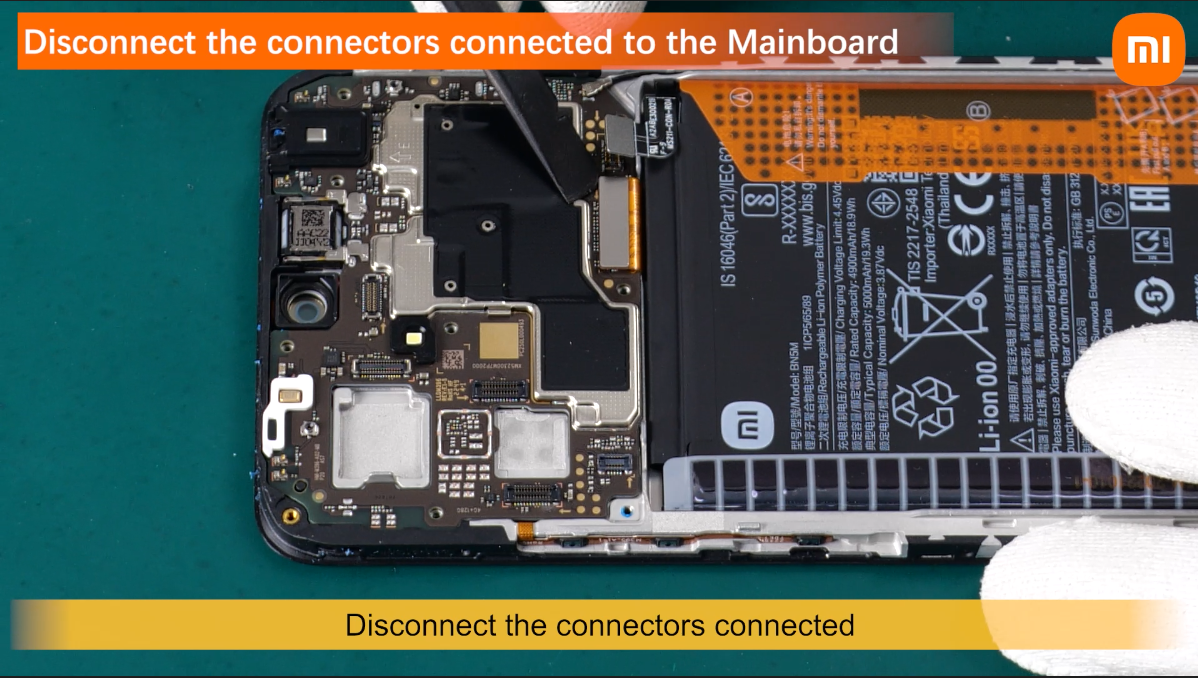

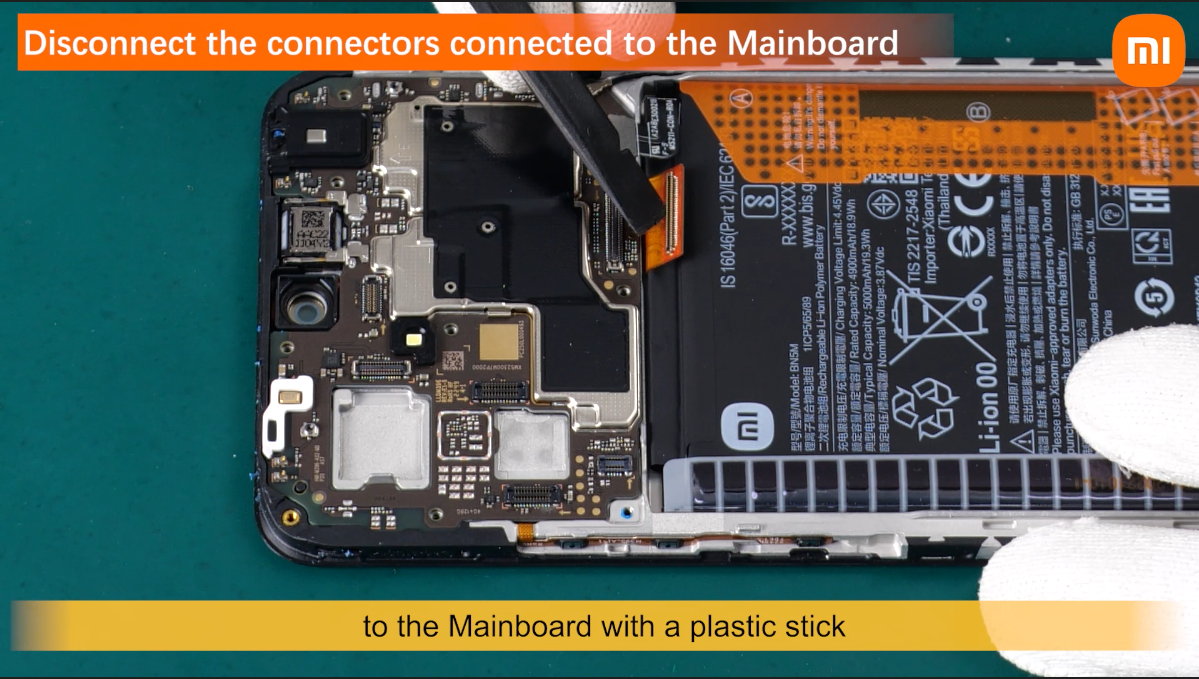

Putuskan sambungan konektor yang terhubung.





ke Mainboard dengan tongkat plastik.

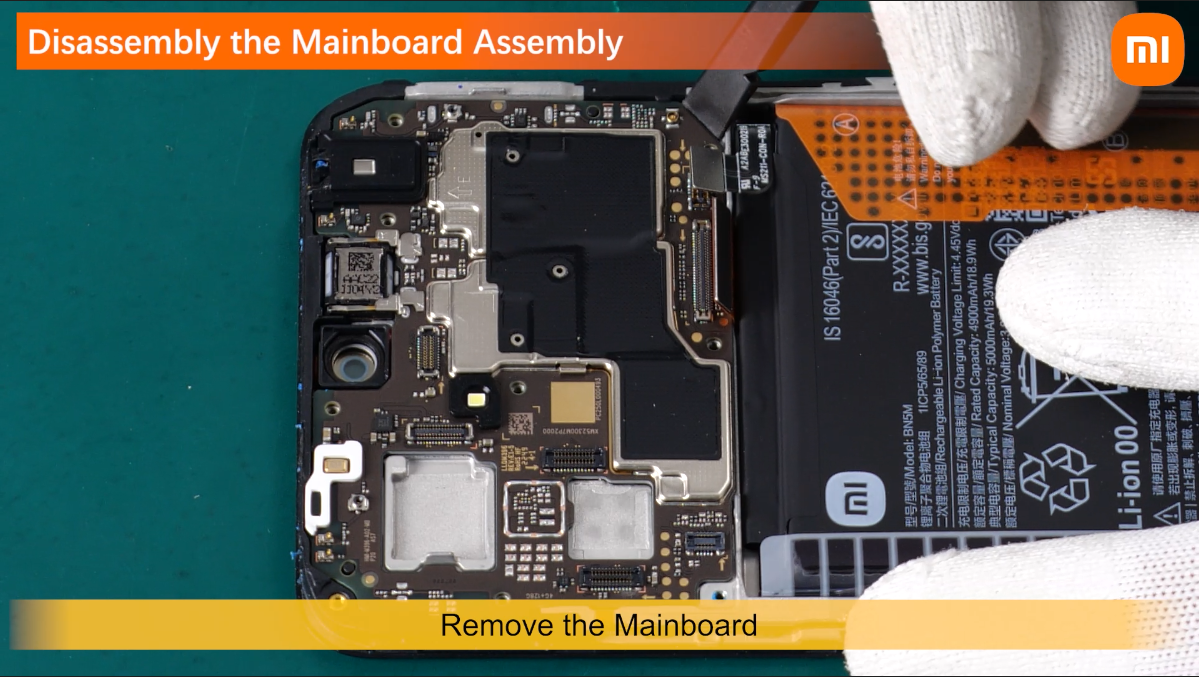

Hapus papan utama.

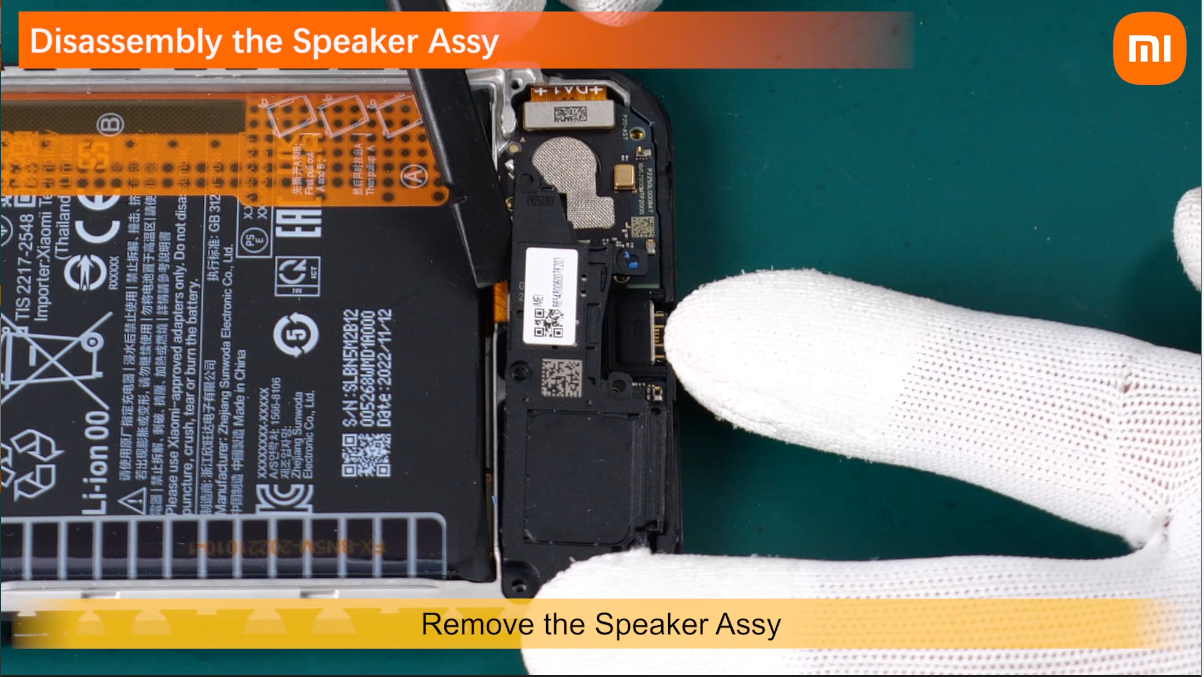

Hapus Speaker Assy .

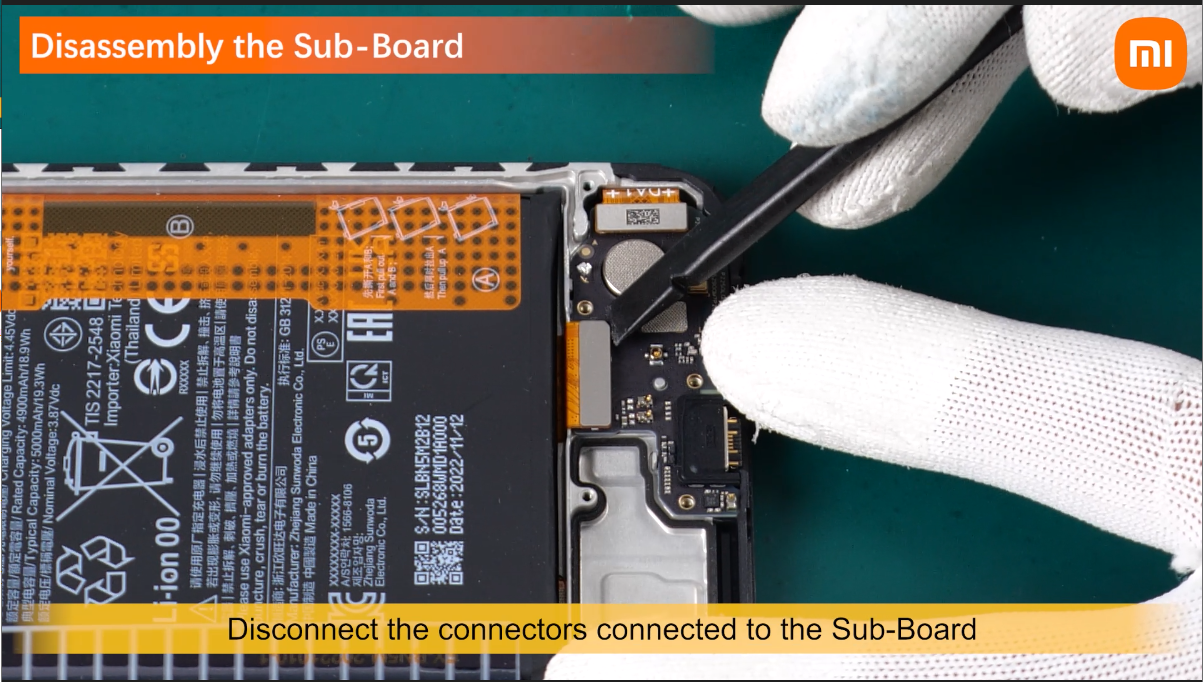

Putuskan sambungan konektor yang terhubung ke sub-papan.

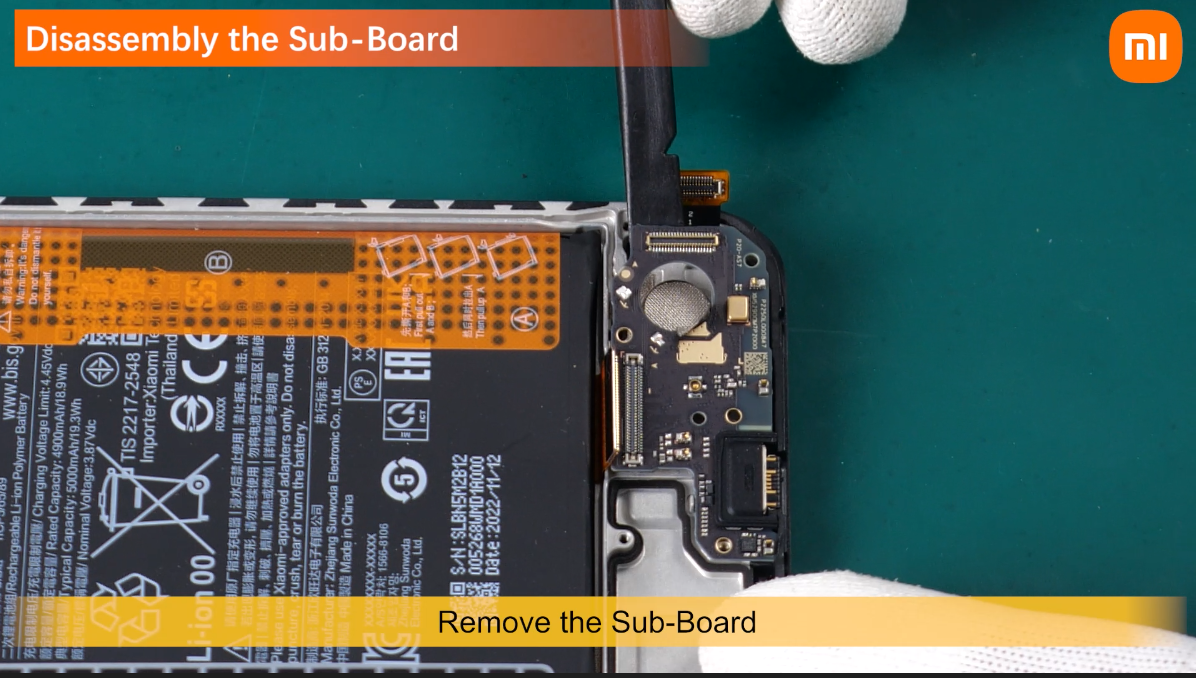

Hapus sub-papan .

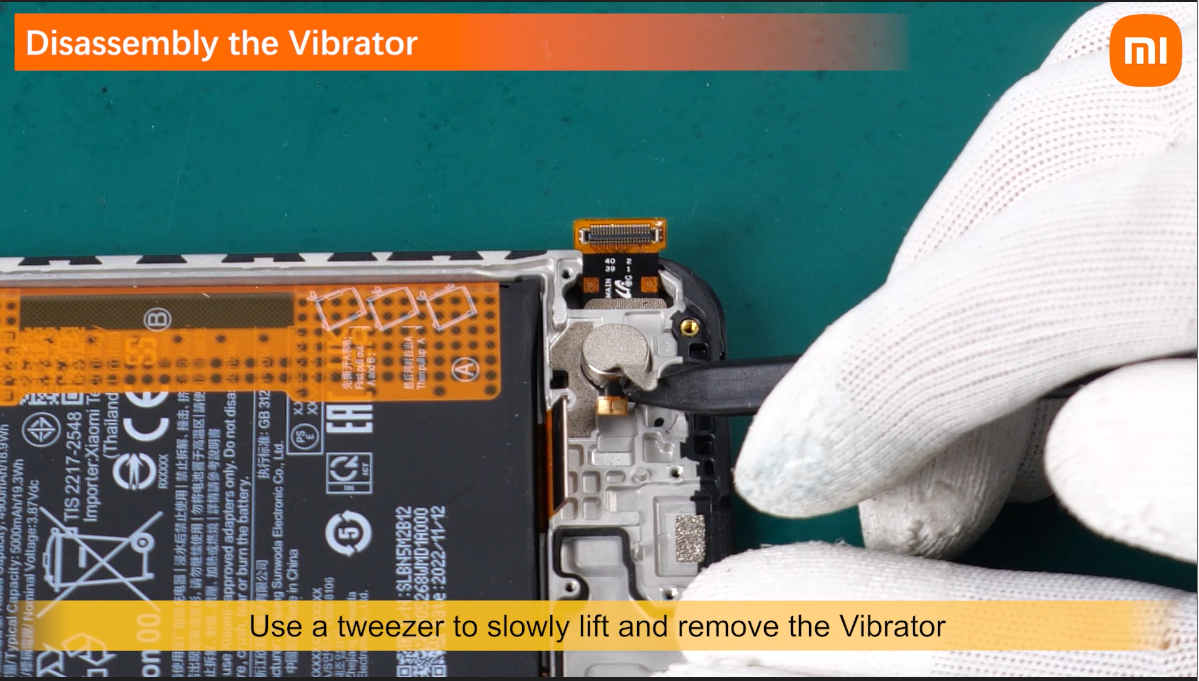

Gunakan pinset untuk perlahan mengangkat dan melepas Vibrator.

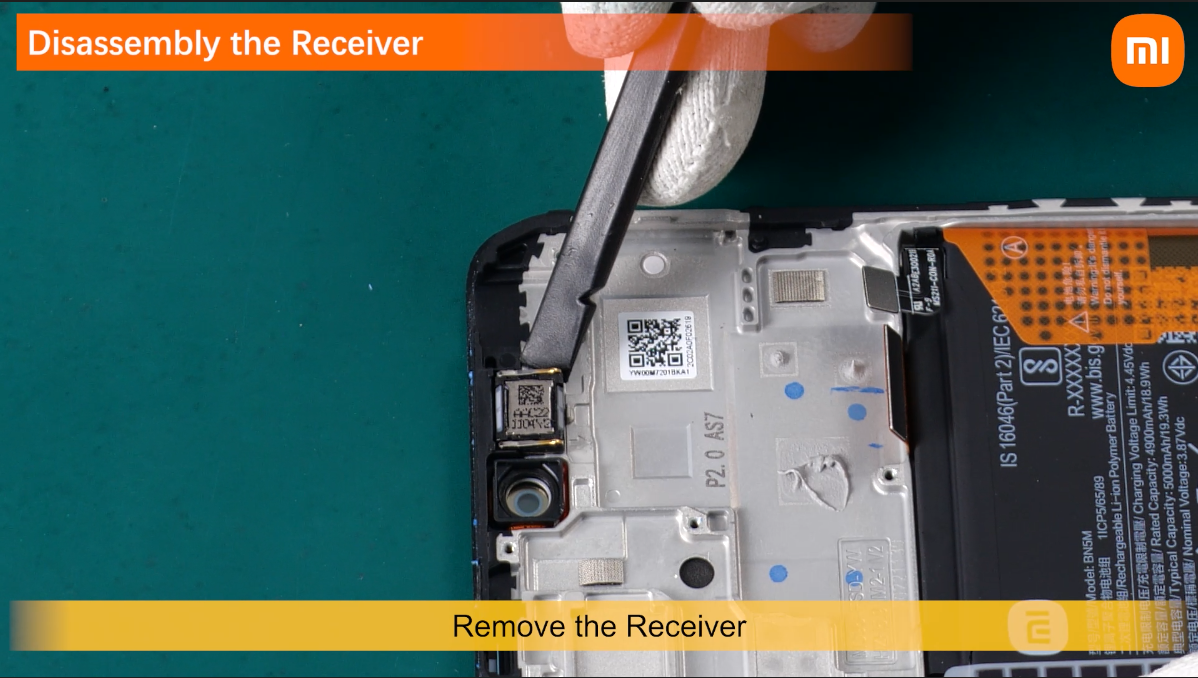

Lepaskan penerima.

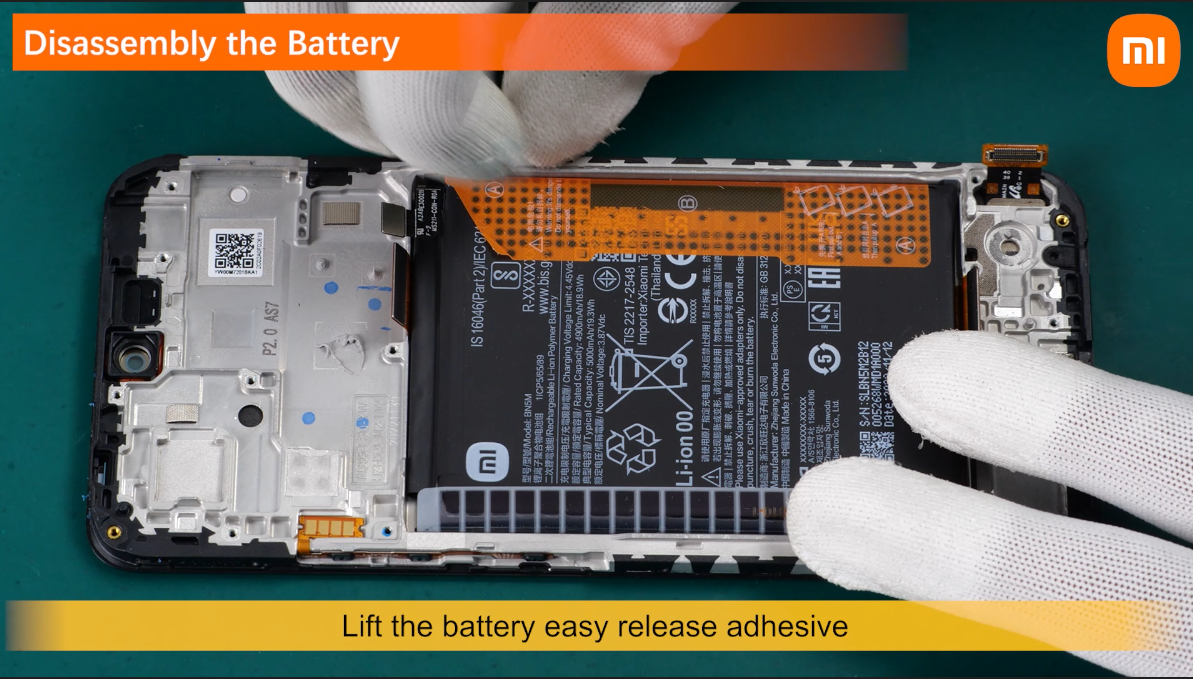

Angkat perekat pelepasan mudah baterai

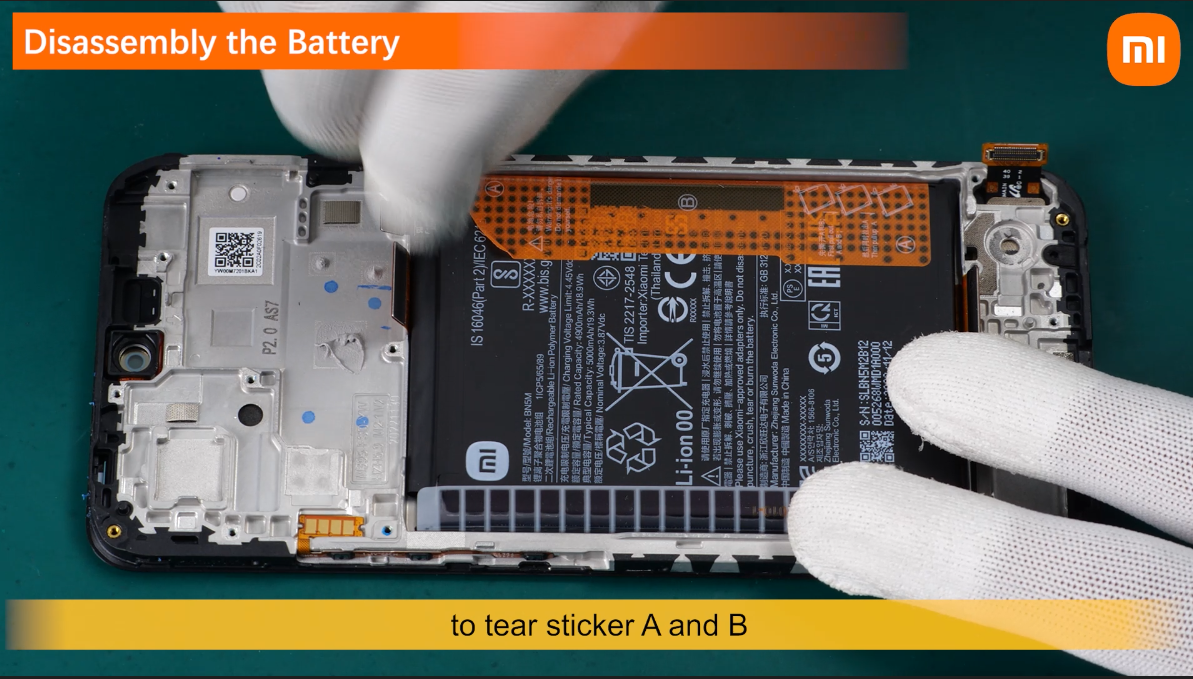

untuk merobek stiker A dan B.

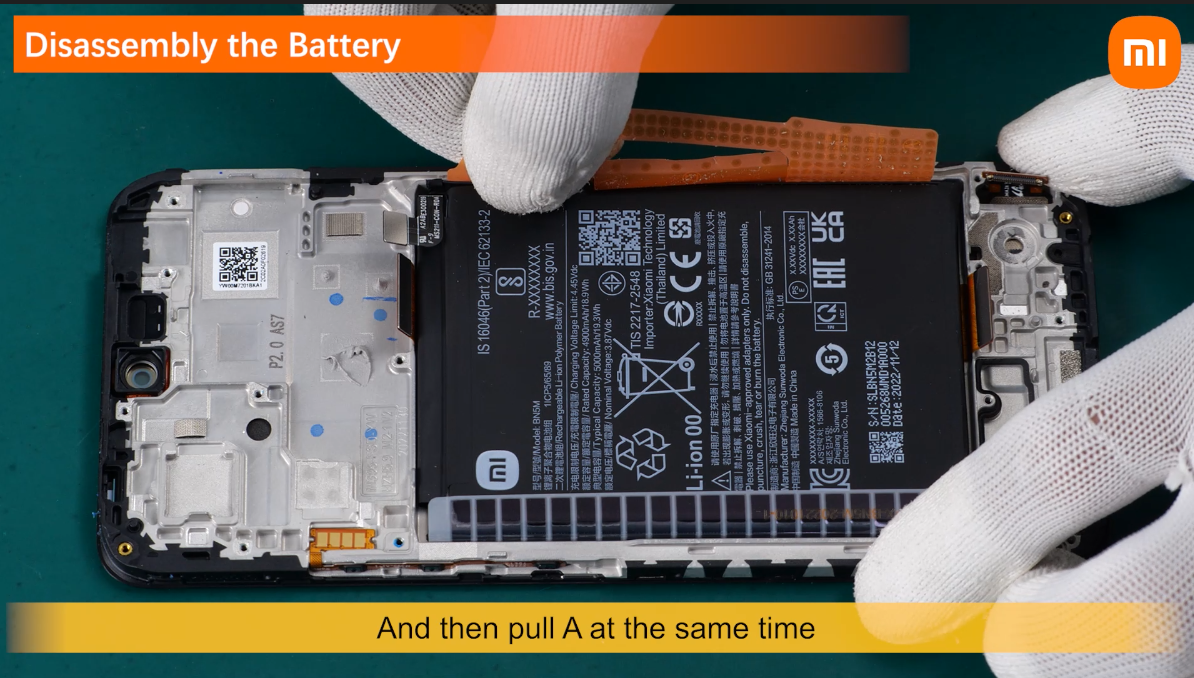

Dan kemudian tarik A pada saat bersamaan.

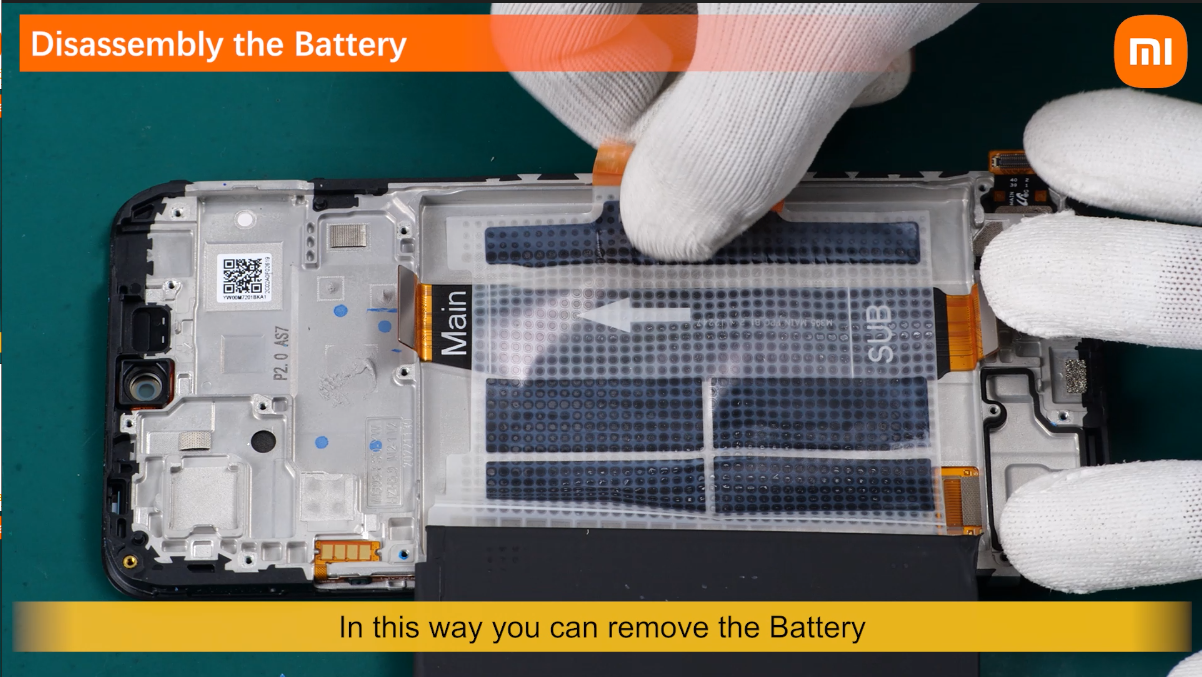

Dengan cara ini Anda dapat melepas Baterai.

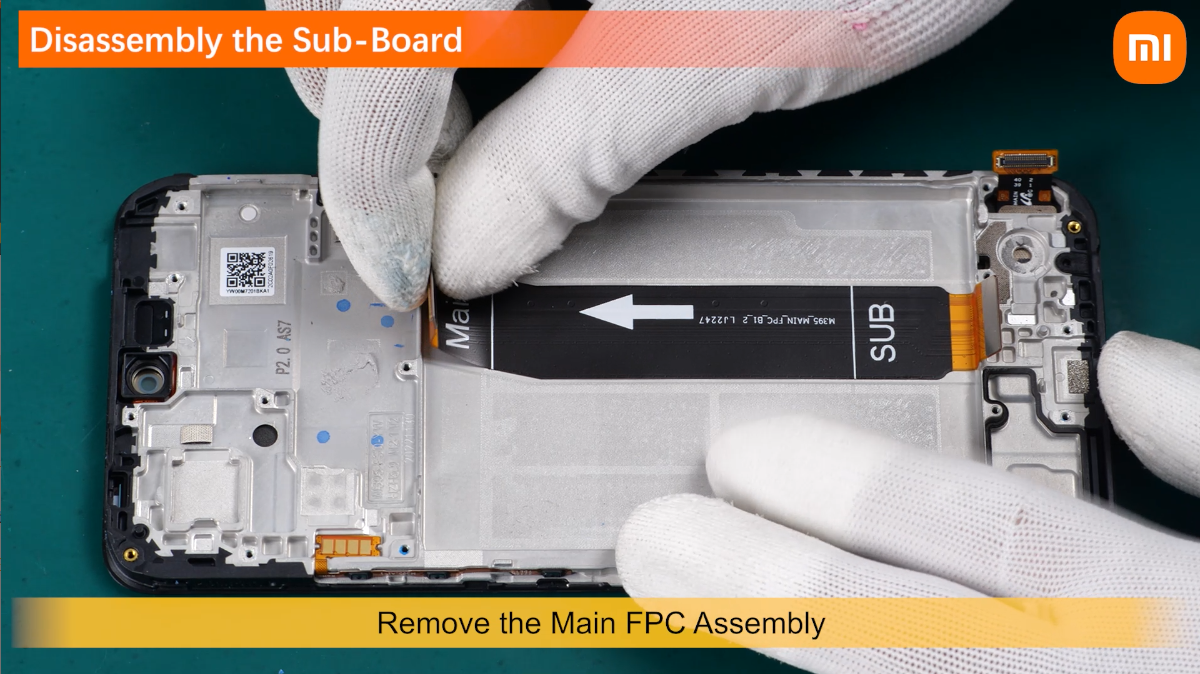

hapus  Majelis FPC Utama.

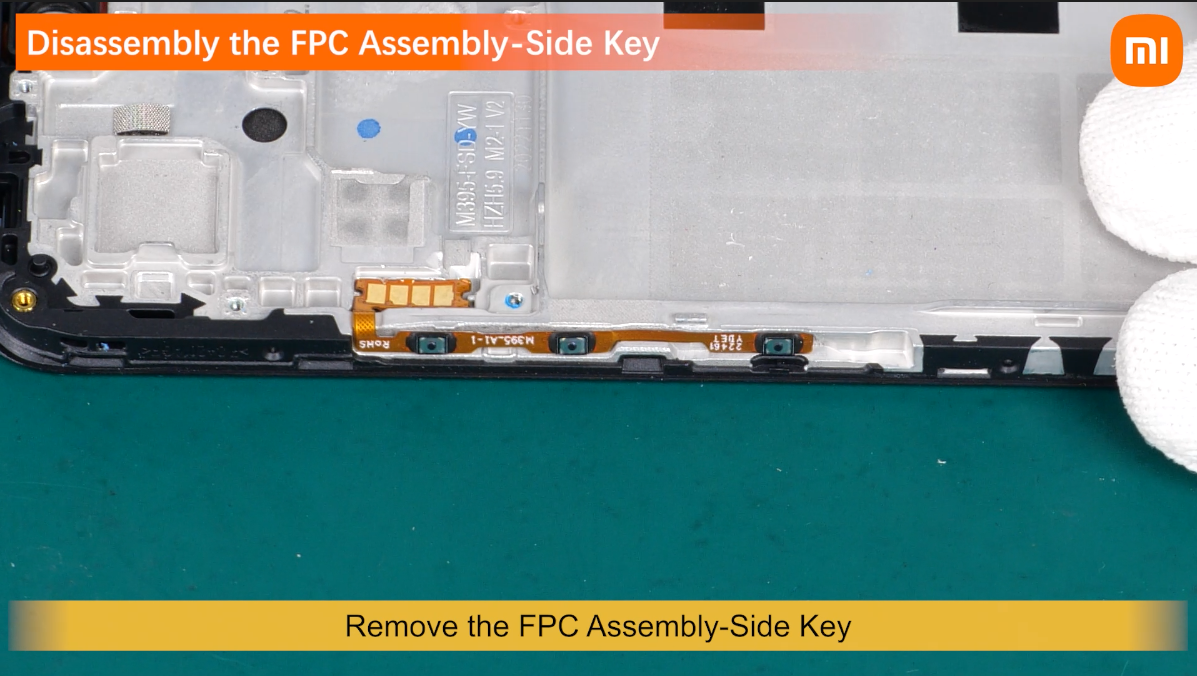

Lepaskan FPC Assembly-Side Key.

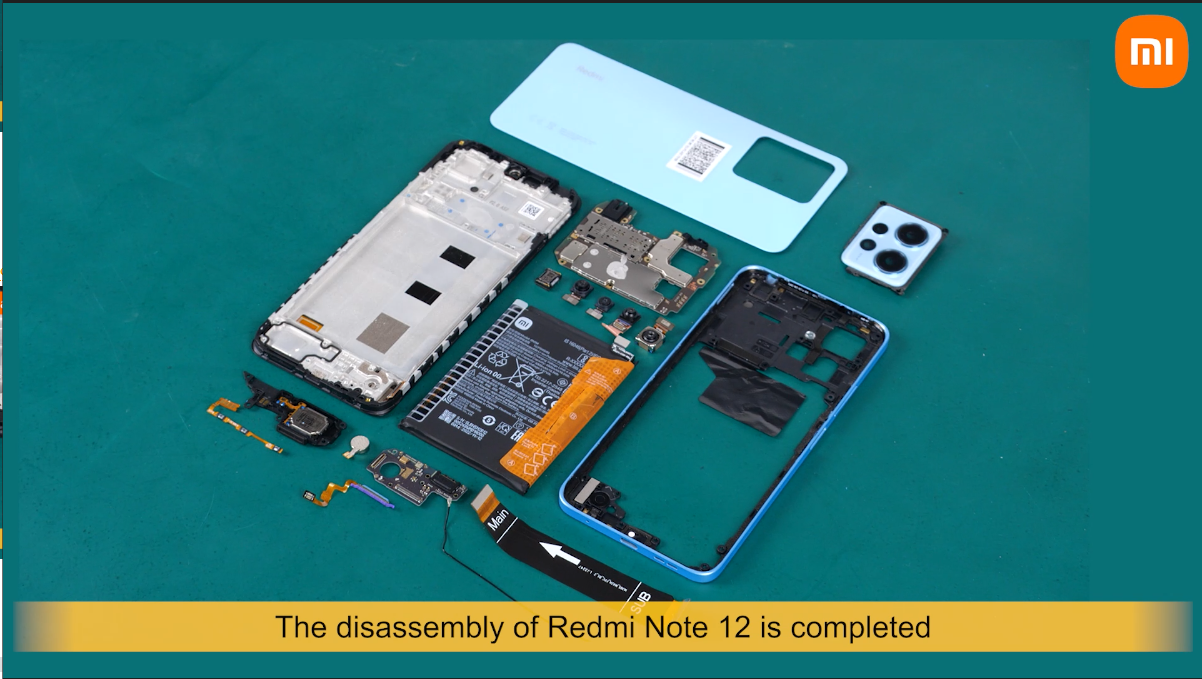

Pembongkaran Redmi note 12 selesai.
