1. Mi TV &; pengenalan antarmuka Mi Box
Pengenalan fungsi:
1. Antarmuka Video komposit AV (terminal AV atau terminal Video) milik antarmuka analog.
Antarmuka AV umumnya terdiri dari tiga colokan RCA independen (juga dikenal sebagai terminal RCA antarmuka klub prem), port kuning mentransmisikan sinyal video adalah kode V, dan port putih mentransmisikan sinyal saluran kiri adalah kode L. Jack merah mentransmisikan sinyal saluran kanan adalah kode R.
(1) Antarmuka Mi TV AV, milik antarmuka input audio dan video (seperti yang ditunjukkan di sebelah kiri), dapat dihubungkan ke set-top box, DVD, dan perangkat output lainnya melalui saluran AV, sehingga perangkat tampilan TV gambar dan biarkan host TV mengeluarkan suara.
(2) Antarmuka AV Mi box, milik antarmuka output audio dan video (seperti yang ditunjukkan di atas di sebelah kanan), saluran AV dapat dihubungkan ke TV atau mendukung tampilan antarmuka AV, sehingga TV atau monitor dapat menampilkan konten dan suara antarmuka sistem kotak.
Nota:

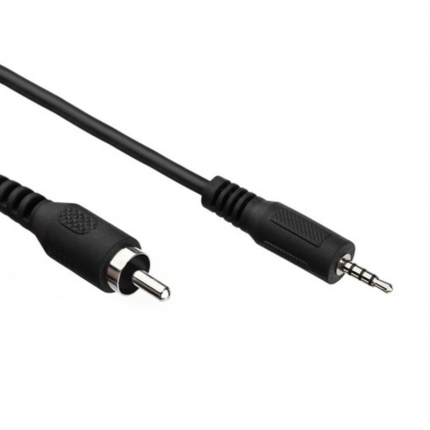

Antarmuka AV terminal MI TV mungkin tiga-dalam-satu (misalnya, mi TV 3-55 inci), dan antarmuka AV terminal kotak MI mungkin 2.5mm atau 3.5mm.

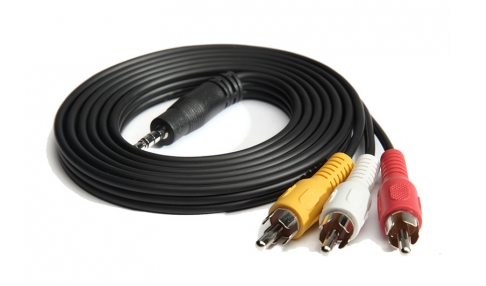

- Garis komposit AV terlihat sebagai berikut.
2. Antarmuka HDMI
Antarmuka ini dapat mendukung output gambar 1080P dan saluran 7.1 secara bersamaan. Hanya satu kabel HDMI yang diperlukan untuk mengirimkan sinyal video dan audio berkualitas tinggi, yang paling banyak digunakan saat ini.
(1) Antarmuka MI TV HDMI adalah antarmuka input, dukungan melalui komputer koneksi kabel HDMI, konsol game, DVD, set-top box, perangkat output pemutar HD (MI box).
Antarmuka HDMI (ARC) mewakili antarmuka yang mendukung audio return (ARC), yang digunakan untuk mengekspor suara dari TV ke power amplifier/home theater dan perangkat lain saat TV terhubung ke amplifier eksternal/home theater yang mendukung ARC.
(2) Antarmuka HDMI kotak MI milik antarmuka output, yang digunakan untuk menggantikan kabel komposit AV untuk menghubungkan HDTV.

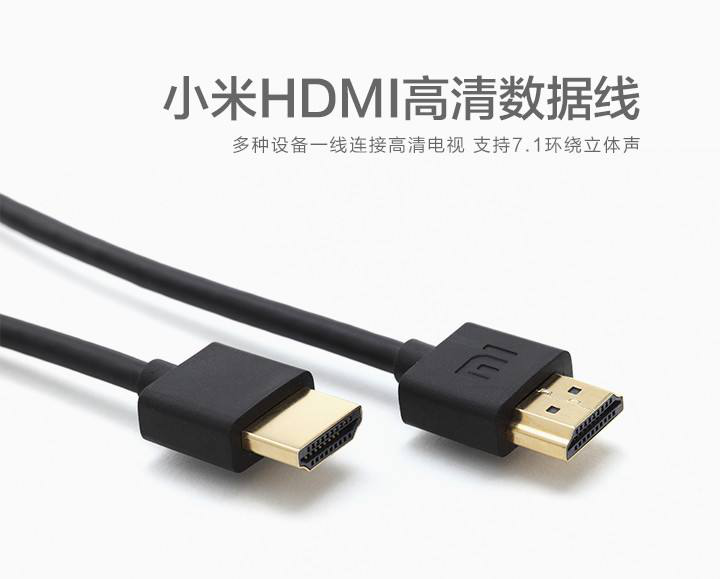

-- Kabel HDMI ditunjukkan di bawah ini.
3. Antarmuka USB

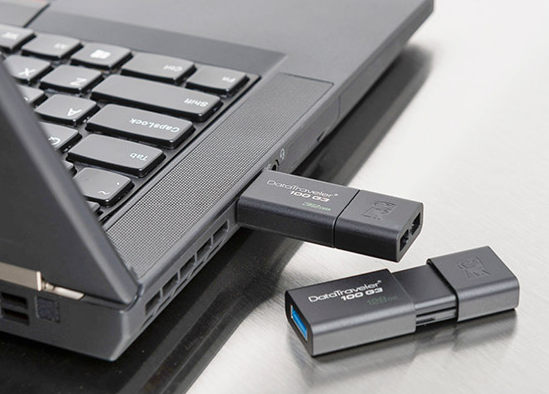

Melalui antarmuka USB, TV dapat langsung membaca video, musik, teks, dan file lainnya di perangkat penyimpanan seluler. Selain itu, juga dapat memperluas fungsi TV, seperti menghubungkan keyboard, mouse dan perangkat input lainnya.
4. Antarmuka MI-PORT
Antarmuka ini adalah antarmuka yang dikembangkan dan didefinisikan secara independen oleh Xiaomi, yang digunakan untuk menghubungkan host dan layar TV split. Melalui jalur MI-port, tugas "layar memasok daya ke host" dan "host mengeluarkan gambar ke layar" diselesaikan secara bersamaan.
Jika produk yang dibeli oleh pengguna adalah TV split versi set, produk yang dibeli oleh pengguna menyertakan layar + host TV MI. Pengguna hanya perlu menggunakan jalur MI PORT dalam konfigurasi standar untuk menghubungkan host MI TV ke layar, lalu menghubungkan layar ke sumber listrik untuk memulai TV dan menggunakannya secara normal.

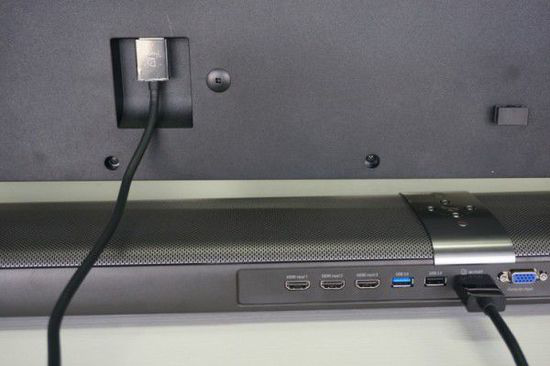

Catatan: Jalur MI PORT tidak dapat digunakan pada TV tiga merek. Penggunaannya ditunjukkan pada gambar di bawah ini.
5. Jaringan

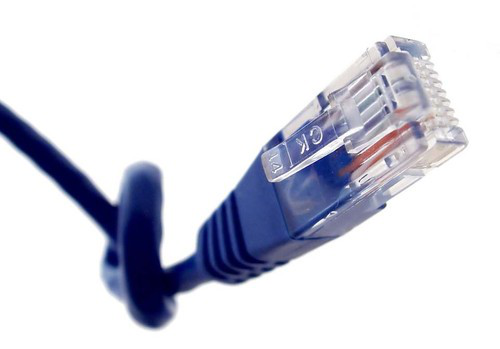

Antarmuka jaringan, juga bernama RJ45, adalah antarmuka standar untuk perangkat jaringan, yang dapat terhubung ke Internet melalui router (ujung depan membutuhkan router untuk dial up). Kabel ditunjukkan di bawah ini.
6. Antarmuka audio digital S/PDIF
Antarmuka adalah antarmuka audio digital, antarmuka S / PDIF digunakan untuk input audio (S / PDIF in) atau output audio (S / PDIF out).
Misalnya
(1) Antarmuka video antarmuka AV home theater MI kompatibel dengan "S / PDIF in", atas nama antarmuka untuk mencapai input audio dan membiarkan produk host terdengar,
(2) Antarmuka MI home theater "S / PDIF out" digunakan untuk menghubungkan audio eksternal atau power amplifier untuk mencapai output audio.
Tampilan kabel audio S/PDIF umum ditunjukkan di bawah ini.
7. Antarmuka Woofer
Antarmuka ini ditentukan oleh penelitian dan pengembangan independen MI, dan hanya dapat digunakan untuk menghubungkan subwoofer MI melalui jalur koneksi standar.
Catatan: Antarmuka ini tidak mendukung input audio dan video.
8. Antarmuka DC
Antarmuka milik antarmuka catu daya host TV, yang menyadari catu daya ke host. DC adalah "Direct Current", "DC interface" adalah antarmuka daya DC; "IN" adalah singkatan dari input.
Nota:
(1) Versi set seri Mi TV 3 tidak memiliki antarmuka ini, versi tunggal host MI TV, versi datar MI TV 3s-65 inci, home theater MI, host MI TV 4-65 inci memiliki antarmuka DC independen.
(2) Kotak MI memiliki antarmuka DC.
9. Antarmuka VGA
Antarmuka adalah antarmuka sinyal analog untuk transmisi gambar. Hal ini dapat terhubung melalui kabel VGA ke laptop, desktop dan perangkat lain yang mendukung output VGA untuk ekspansi layar.
Catatan: Antarmuka VGA MI TV tidak mendukung output. Ini hanya dapat digunakan untuk gambar keluaran perangkat eksternal ke MI TV untuk ditampilkan.

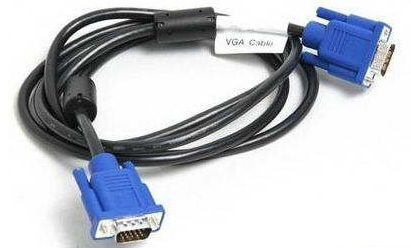

Tampilan garis VGA ditunjukkan di bawah ini.
10. Antarmuka antena
Antarmuka ini adalah antarmuka sinyal analog, yang dapat digunakan untuk menghubungkan TV sirkuit tertutup dan sinyal digital DTMB dengan kabel koaksial, dan dapat digunakan dengan isolator Antena atau kepala konverter isolator Antena.
Misalnya, ketika pengguna menerima sinyal siaran darat dari antena yang dipasang sendiri, ia perlu menggunakan kabel koaksial untuk menghubungkan ujung keluaran antena ke antarmuka antena TV, lalu masukkan sumber sinyal TV "TV/DTMB" untuk mencari saluran TV.

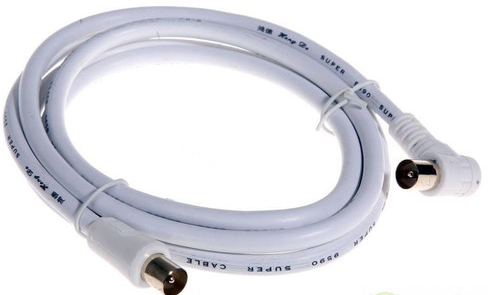

Kabel koaksial ditunjukkan di bawah ini.
11. Antarmuka Micro-USB
Fungsi utamanya adalah untuk membaca file lokal, seperti audio dan video, paket instalasi APP, gambar melalui disk U eksternal / hard disk seluler yang terhubung dengan jalur OTG.
Catatan: Hanya tiga produk awal yang memiliki antarmuka ini: versi MI Box 1, MIi Box 1S, dan MI Box Enhanced.

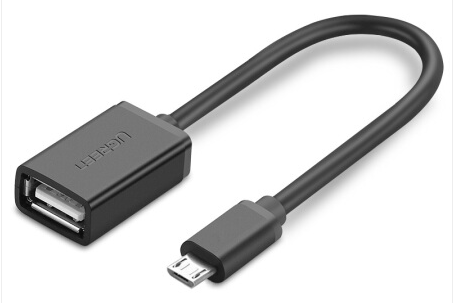

Garis OTG umum ditunjukkan di bawah ini.
12. Slot kartu Micro-SD
Slot kartu adalah antarmuka ekspansi memori dan mendukung kartu memori hingga 64GB. TV dan kotak dapat membaca file audio dan video, paket instalasi APP dan gambar di kartu SD.
Catatan: Hanya MI TV 2-49 inci, versi Mi Box disempurnakan (1G / 2G) yang memiliki slot kartu SD.
Catatan: TV lain mungkin juga memiliki antarmuka berikut.
1. Antarmuka komponen perbedaan warna. Garis komponen perbedaan warna terdiri dari lima garis. Tiga kabel untuk mentransfer gambar, dua kabel untuk mentransfer audio. Resolusi maksimum adalah 1080I. Perbedaan antara color difference component interface dan AV interface terletak pada mode transmisi gambar. Komponen warna dari pendekatan ini adalah menempatkan kecerahan, warna, thread (AV) yellow joint transport memiliki sinyal video keluaran tiga kawat merah, hijau, biru, masing-masing, tiga sinyal transmisi kawat, masing-masing adalah: Y anotasi sinyal luminans, merah, sinyal warna biru setelah menghilangkan sinyal luminans, masing-masing dalam tiga baris penyadapan menggunakan warna hijau yang berbeda, biru, merah.
Catatan: Antarmuka komponen perbedaan warna dan mode koneksi tidak didukung oleh MI TV &; Mi box.

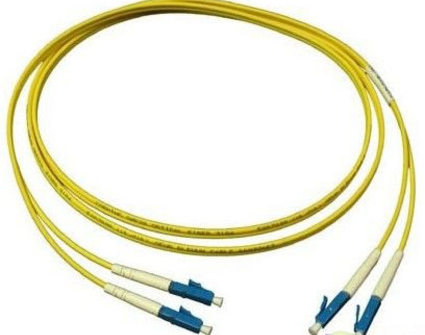

2. Antarmuka S/PDIF (OPTICAL) adalah mode output audio dari standar S/PDIF. Garis serat optik menghubungkan sistem audio untuk transmisi audio dan menghasilkan efek kualitas suara yang lebih baik.
Misalnya, kotak MI internasional mendukung antarmuka ini.
